I. Pełna konfiguracja i pochodzenie jednostki
Podstawowe elementy technologii
Element śruby sprężarki (jednoetapowy kompresja)
Komponenty importowane
System sterowania
Sprzęganie
Obciążenie/rozładowanie zaworu, zawór regulacyjny, zawór elektromagnesu
Filtr wlotu powietrza, filtr oleju, separator oleju
Elastyczne węże w wysokiej temperaturze
Wszystkie powyższe komponenty, w tym system sterowania i inne części, są produkowane przez Atlas Copco AirPower w Belgii lub OEM produkowane w Europie.
Komponenty krajowe
Podwozie przyczepy i system osi, specjalnie zaprojektowany do chińskich warunków drogowych
Silnik Diesla: Dongfeng Cummins China Stage IV Silnik
Obudowa, bawełna dźwiękowa i przegrody
Zbiornik do przechowywania powietrza i zawór bezpieczeństwa
Wentylator chłodzący i urządzenie chłodnicy
Elastyczne węże i rur paliwowy
Różne złącza i odlewy rurowe
Filtr Diesla
Skrzynia biegów
Minimalny zawór ciśnienia
Czujniki i powiązane okablowanie
Wśród nich silnik Diesla jest produkowany przez Dongfeng Cummins Engine Co., Ltd., podczas gdy inne komponenty są produkowane przez dostawców Atlas Copco w Wuxi.
Ii. Główny wyświetlacz sterowania
Sprężarka robocza wskaźnik ciśnienia
Przycisk ładowania sprężarki
Łączny miernik godziny pracy
Światła wskaźnika alarmowego i usterki
Przycisk Start/Stop i moduł sterowania
Zbiornik paliwa i wyświetlacz poziomu zbiornika (mocznik)
Wskaźnik poziomu oleju
Wskaźnik zatkania filtra wlotu powietrza
Iii. Główne urządzenia i funkcje ochrony
Automatyczna ochrona wyłączania:
Temperatura wylotu sprężarki Wysoka światło alarmowe
Ciśnienie oleju silnikowego Niskie światło alarmowe
Temperatura chłodziwa silnika Wysoka światło alarmowe
Lampki alarmowe o niskim poziomie paliwa i zbiornika def
Zamknij samodzielnie i regenerację traktowania
Standardowy system tempa do oszczędzania energii optymalizacji
Iv. Dokumenty i przedmioty towarzyszące
Instrukcja obsługi produktu i konserwacji
Katalog części zamiennych
Naczynie ciśnieniowe i certyfikaty zaworów bezpieczeństwa
50- Zestaw konserwacji godzin

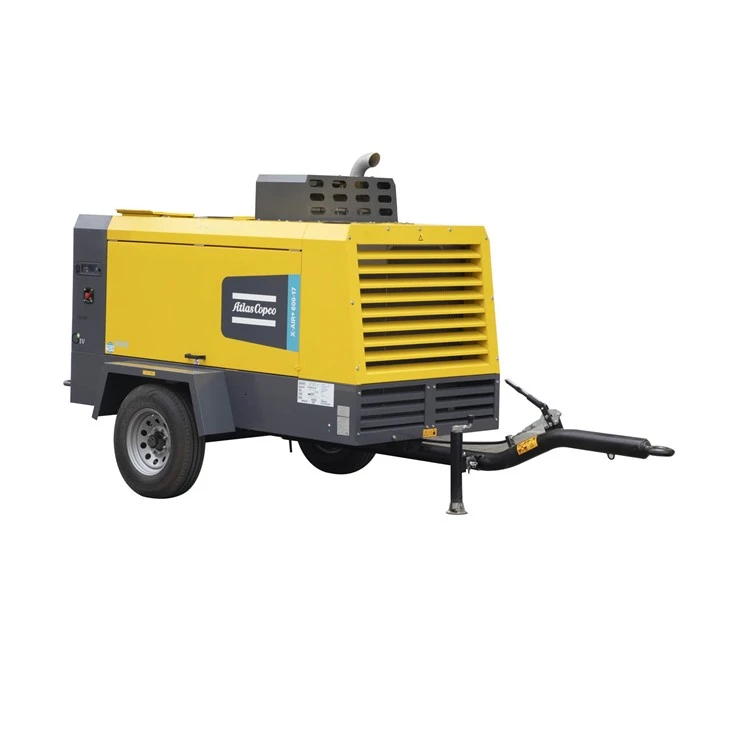

X-Air 600-17 szczegół
1. Główne parametry techniczne
Forma sprężarki powietrza: podstawowa śruba śrubowa, chłodzenie powietrza, napęd silnikowy Diesel, działanie mobilne w polu
|
Parametr techniczny
|
|
X-Air + 600-17
|
|
Oceniona objętość gazu
|
Miernik sześcienny/minutę m ³/min
|
17.2-14.3
|
|
Presja robocza
|
Kilogram pasek
|
5-17
|
|
Maksymalna prędkość silnika (pełne obciążenie)
|
RPM (rewolucje na minutę)
|
2200-1900
|
|
Objętość oleju smarowego
|
Podnieś l
|
42 (ilość zastępczy na cykl konserwacji)
|
|
Objętość zbiornika do magazynowania gazu (zbiornik separacji ropy i gazu)
|
Podnieś l
|
76
|
|
Pojemność zbiornika paliwa/zbiornika mocznika
|
Podnieś l
|
175/-
|
|
Zawartość oleju w sprężonym ujściu powietrza
|
ppm
|
<5
|
|
Temperatura wylotu powietrza sprężonego (na podstawie znamionowych warunków odniesienia)
|
Celsjusz 0 c
|
100
|
|
Znamionowe warunki pracy referencyjne
|
|
|
|
Bezwzględne ciśnienie wlotu
|
Kilogram pasek
|
1
|
|
Względna wilgotność powietrza
|
%
|
0
|
|
Temperatura powietrza wlotowego
|
Celsjusz 0 c
|
20
|
|
Ekstremalne warunki pracy
|
|
|
|
Minimalne efektywne ciśnienie robocze zbiornika magazynowania gazu
|
Kilogram pasek
|
4
|
|
Maksymalne efektywne ciśnienie robocze zbiornika magazynowania gazu (rozładunek)
|
Kilogram pasek
|
18
|
|
Maksymalna temperatura otoczenia
|
Celsjusz 0 c
|
50
|
|
Minimalna temperatura początkowa
|
Celsjusz 0 c
|
-10/-25 (opcjonalny zimny start)
|
|
Najwyższa wysokość
|
Mi m
|
3000
|
2. Silnik wysokoprężny
| producent | Cummins | |
| model | B5.9CS4 GIV Standard | |
| Moc wyjściowa z prędkością znamionową | Kilowatt kW | 154 |
| Współczynnik obciążenia | % | - |
| chłód | Chłód | |
| Cylindry | Inline 6- silnik cylindrów | |
| Smarowanie układu oleju | Podnieś l | 16.5 (ilość wymiany na cykl konserwacji) |
| Pojemność systemu chłodzenia | Podnieś l | 28 |
3. Ogólne wymiary i waga
| Długość całej maszyny * szerokość * Wysokość - Typ przyczepy (w tym MOP) | Milimetr mm | 4700*1940*2400 |
| Długość całej maszyny * szerokość * Wysokość - Typ pudełka | Milimetr mm | 2960*1400*2110 |
| Przyczepa/pudełko na całą masę maszynową (mokra waga) | Kilogram (kg) | 2300/2200 |
| Rozmiar zaworu wydechowego | Cal | 1*G2,1*G3/4 |
