一 Co to jest wiertarka powierzchniowa górna?
Górna platforma wiertnicza na powierzchni młotka to wiertarka, która naprawia wiertło skalne na górze wiązki napędowej, przenosi energię uderzenia przez pręt wiertły i współpracuje z systemem obrotu i napędu, aby zakończyć operację wiercenia powierzchni ., nadaje się do formacji twardej skały i średniej twardej skały i jest szeroko stosowany w:
Konstrukcja otworu w kopalni otwartej kopalniczej
Wykopania fundamentów w budowie drogowej i kolejowej
Wiercenie w kamiennych fabrykach i kamieniołomach
Projekty infrastrukturalne na dużą skalę, takie jak stacje wodne
2, jak działa górna część wiertnicza młota
Top ćwiczenia młota współpracują, aby zakończyć operacje wiercenia poprzez trzy główne działania:
Uderzenie:Hydrauliczne wiertło skalne u góry generuje siłę uderzenia o wysokiej częstotliwości, która jest przenoszona do wiertła przez pustą pręt wiertła, aby przełamać skałę .
Obrót:Narzędzie wiertła jest napędzane przez niezależny silnik obrotowy do obracania się w celu współpracy z uderzeniem, aby wytworzyć cięcie .
Napęd:Układ napędowy stosuje stabilne ciśnienie w dół do bitu wiertła, aby zapewnić ciągłe łamanie skały .
Ponadto platforma wiertnicza jest wyposażona w system usuwania pyłu, automatycznego systemu zmiany prętów, kabiną operacyjną itp. ., aby osiągnąć wyższą wydajność i bezpieczeństwo operacyjne .
3, Główne elementy wiertarki powierzchniowej górnego młota
Górny młot
Zainstalowane na przedniej części wiązki zasilającej, wysyła energię uderzenia o wysokiej częstotliwości .
Zwykle napędzany hydraulicznie częstotliwość uderzenia może osiągnąć 2500-3000 czasy/minutę .
Wiązka zasilacza
Służy do wsparcia i prowadzenia ruchu narzędzia wiertła i może być dostosowywane w pionie lub pod kątem .
System wiertarki
Używając serii T (takich jak T38, T45, T51) puste sześciokątne lub okrągłe stalowe pręty, podłączone do wiertła skalnego .
Hydrauliczny system zasilania
Zapewnia siłę napędową ćwiczeń skalnych, napędu, rotacji, roboczy itp. .
System usuwania pyłu
Usuwanie suchego lub mokrego pyłu, zmniejszenie zanieczyszczenia pyłu i poprawa bezpieczeństwa pracy .
Urządzenie podróżne
Głównie typu robaka, odpowiedniego do surowego terenu; Niektóre modele są zawierane .
System operacyjny

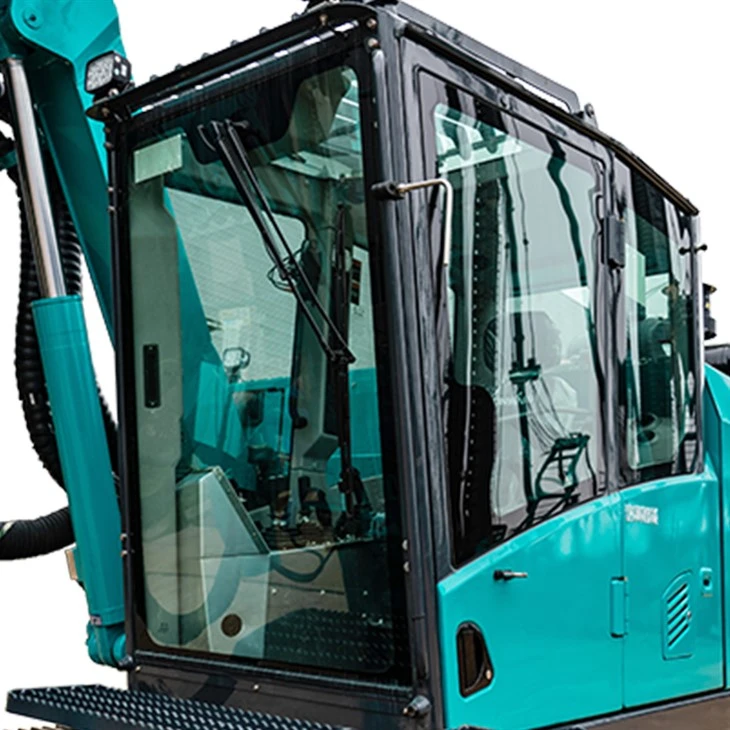

Nowoczesne platformy wiertnicze są wyposażone w interfejs sterujący CAB, LCD, a nawet obsługują bezprzewodowe zdalne sterowanie lub obsługę zdalną .
4, Zalety i cechy wiertarki powierzchniowej górnej Młotu
Szybka prędkość wiercenia
Częstotliwość wysokiego wpływu i skoncentrowana energia, odpowiednia dla twardego skały .
Wysoka jakość perforacji
Stabilna średnica odwiertu i małe ugięcie, sprzyjające precyzyjnemu projektowi wysadzenia .
Wysoka oszczędność paliwa
W porównaniu z platformami wiertniczymi DTH, jest bardziej wydajny w skale o średnich twardych i ma niższe zużycie energii jednostkowej .
Wysoki stopień inteligencji
Nowoczesne platformy wiertnicze mają takie funkcje, jak pozycjonowanie GPS, rejestrowanie danych wiercenia i automatyczna zmiana prętów .
Łatwa konserwacja
Projekt modułowy, kluczowe elementy są łatwe do wymiany i utrzymania .
5, górny młot vs . dth
| projekt | Wiercenie górnego młotka | DTH wiercenie |
|---|---|---|
| Odpowiednie formacje rockowe | Średniej twardej do twardego rocka | Twardy i bardzo twardy rock, złamane warstwy |
| Średnica wiercenia | Mała i średnia otwór (64–127 mm) | Średnia i duża otwór (90–300 mm) |
| Głębokość wiercenia | Umiarkowany (<40 m) | Larger (>100m) |
| Efektywność | Wysoki (najlepszy na rock średnio-twardy) | Wyższa (lepsza wydajność w twardej skale) |
| Zużycie energii/efektywność gospodarcza | Niskie, niskie zużycie energii na jednostkę | Wysokie zużycie gazu, stosunkowo wysokie koszty |
6, wniosek
Górna platforma wiertła powierzchniowego młota zajmuje ważną pozycję w globalnych polach inżynierii górnictwa i podkładu ze względu na jego wpływ o wysokiej częstotliwości, wydajne wiercenie i precyzyjne sterowanie . Jest szczególnie odpowiednie dla obszarów skały o średnich twardej ., jeśli projekt wymaga szybkiego otworu, precyzyjnego położenia otworu i ścisłej kontroli kosztów, górnego wiertła młotka jest nieokreślone.
Jeśli masz określone potrzeby (typ rocka, średnica otworu, głębokość, cel), mogę pomóc Ci zalecić odpowiedni model i zapewnić techniczne obsługę parametrów .
Szczegóły produktu

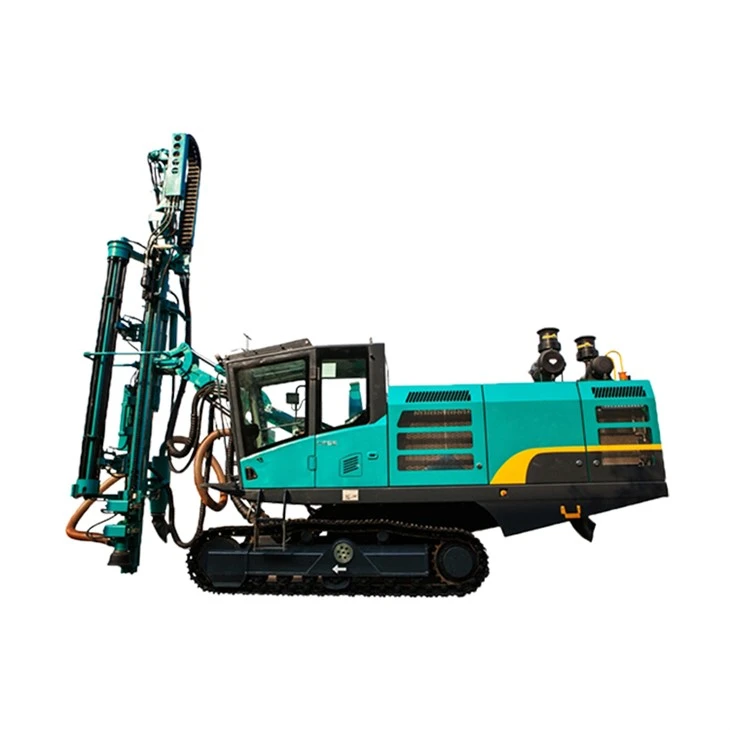

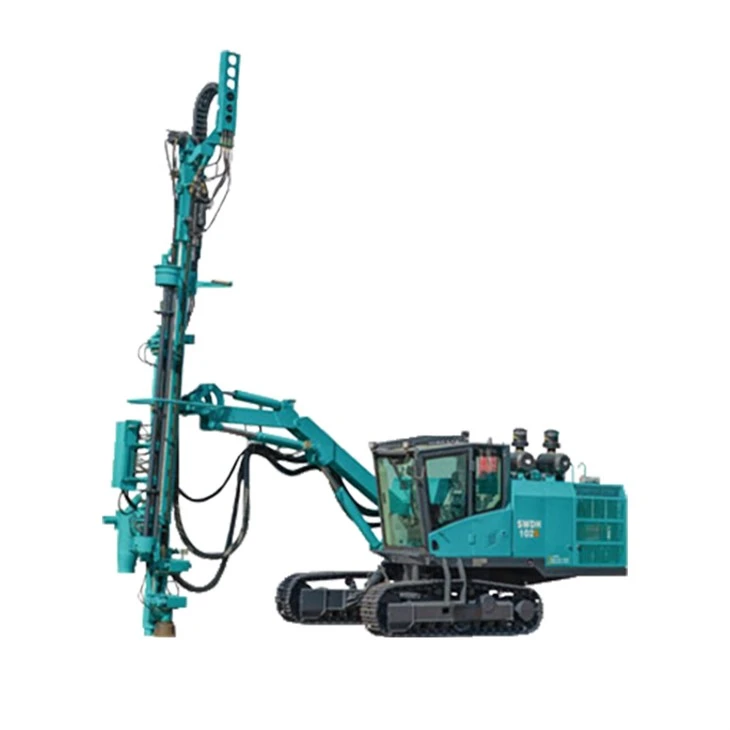

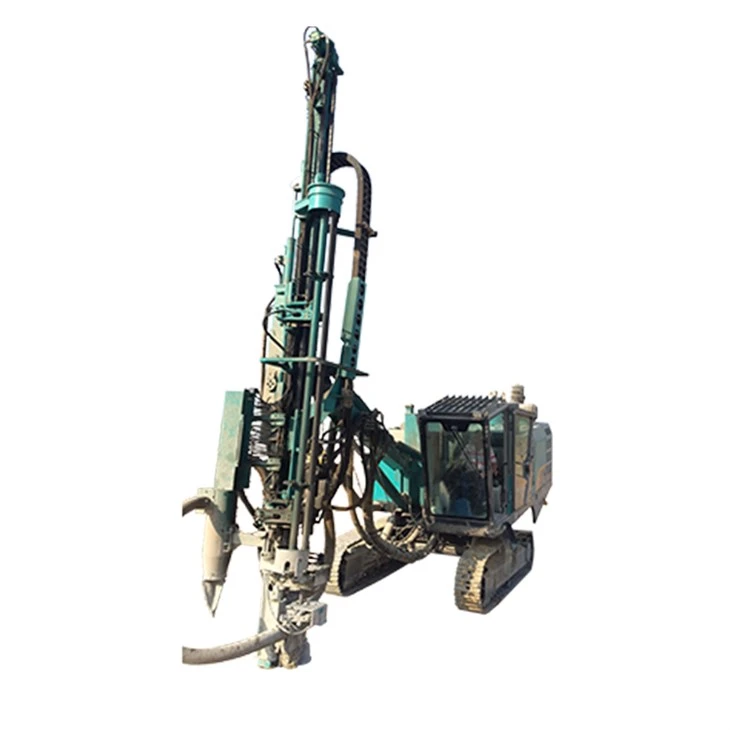

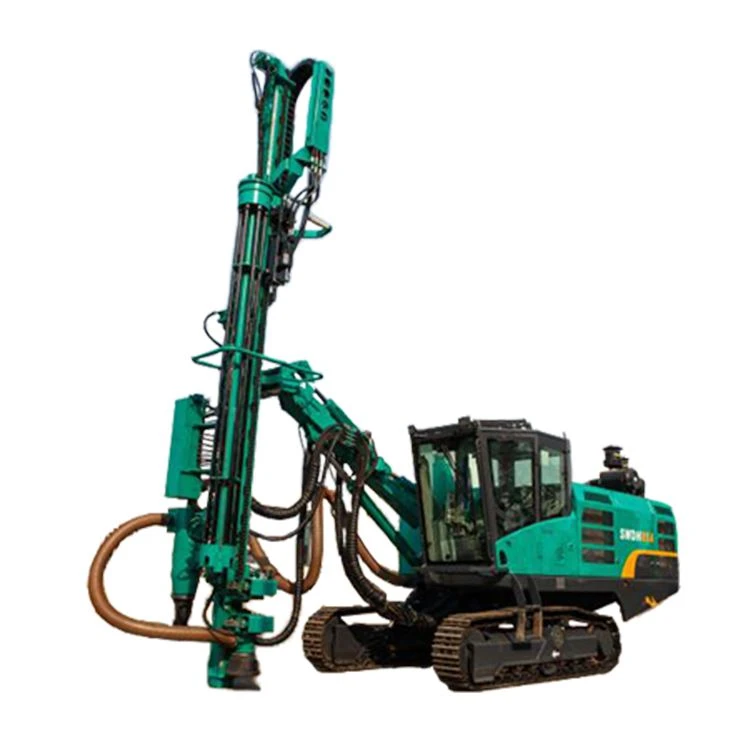

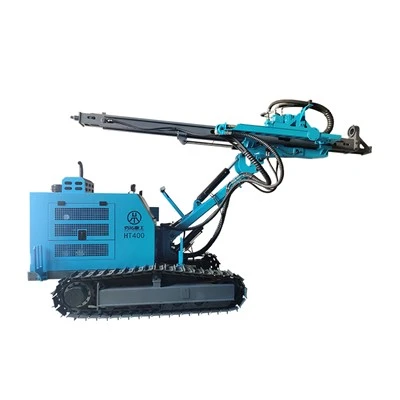

Ten górny zestaw wiertarskich młotków jest wyposażony w zaawansowane hydrauliczne wiertło skalne znane z szybkiego wiercenia, efektywności energetycznej, elastycznego ruchu, solidnych umiejętności wspinaczkowych i biegłości w wykonywaniu zadań wiertniczych na skomplikowanych krajobrazach .
Dopasowanie silnika sprężarki w powietrzu skalistym w serii SWDH otwartą maszynę do wiercenia młotka otwartego PIT jest rozsądne, co może znacznie zmniejszyć zużycie paliwa . Kompleksowe cechy hydraulicznego wiertła to:
1. Hydrauliczne wiertło skalne o dużej mocy, z dużą funkcją energii uderzenia i kontratakiem, skutecznie zmniejszając ryzyko przyklejania i oszczędzania narzędzi wiertniczych;
2. Podstawowymi elementami są znane na całym świecie marki, o dobrej niezawodności, wysokiej wydajności operacyjnej i niskim zużyciu energii;
3. Dopasowanie kompresora-wyposowań w powietrzu Rock-Air, ekonomiczny/potężny tryb podwójnego działania, szeroka zdolność adaptacyjna skały i niskie koszty pracy;
4. Cały hydrauliczny platforma hydrauliczna ma kompaktową strukturę, małą i elastyczną, szybką prędkość chodzenia i mocne możliwości terenowe;
5. Hydrauliczny zestaw wiertniczy DTH przyjmuje składane ramię wiertła do pokrycia obszaru wiercenia jednocześnie, które jest odpowiednie do wiercenia wiercenia z wieloma kątami oraz szybkiego i szybkiego pozycjonowania wiercenia .
6. Za pomocą podwójnych poręczy prowadzących na zimno do tworzenia stalowych wiązek napędowych o wysokiej wytrzymałości i dobrej precyzji przewodniej .
7. Wiercenie otworu wielokątne, pionowe, nachylone i poziome otwory azymutu można wiercić .
8. Inteligentny wspólny system kontroli dolnej, precyzyjna kontrola kąta i głębokości .
9. Planowanie ścieżki, planowanie sekwencji dziury, wskazówki graficzne, szybkie pozycjonowanie .
Aplikacja
Hydraulic Rig Maszyna wiercenia może być używana do wiercenia śrutowania skał w kamieniołomach, inżynierii lądowej, inżynierii drogowej, kopalniach otwartych i konstrukcji stacji energii wodnej .
Wysyłka i płatność
Każdy element sprzętu Miningwell i wiertarki przechodzi rygorystyczne kontrola bezpieczeństwa obciążenia, aby zapewnić bezpieczeństwo ładunku w pojemniku .
Nasze metody płatności: karta kredytowa, L/C, T/T, Western Union, a my obsługujemy wysyłkę powietrzem i morzem .
|
Parametry techniczne |
SWDH89S |
SWDH102S |
SWDH115F |
|
Parametry robocze |
|||
|
Zakres otworów (mm) |
64-115 |
76-127 |
76-127 |
|
Model wiertła |
T38,T45,T51 |
T45,T51 |
T38,T45,T51 |
|
Długość pręta wiertła (mm) |
3660 |
3660 |
3050 |
|
Głębokość wiercenia gospodarczego (MM) |
24 |
24 |
21 |
|
Hydrauliczny drifter skały |
|||
|
Moc uderzenia (kW) |
14 |
18 |
20 |
|
Moment obrotowy (NM) |
700 |
1000 |
1300 |
|
Prędkość obrotowa (nm) |
0-180 |
0-150 |
0-175 |
|
Silnik Diesla |
|||
|
Model |
Cat C7.1 |
Cat C7.1 |
QSB4.5 |
|
Power (KW/RPM) |
168/2200 |
168/2200 |
97/2200 |
|
Zbiornik paliwa (L) |
450 |
450 |
300 |
|
Sprężarka powietrza |
|||
|
Ciśnienie (pasek) |
8 |
10 |
/ |
|
F . a . d (m3/min) |
8 |
10 |
/ |
|
Ramię wiertła |
|||
|
Typ |
Składane ramię |
Składane ramię |
Pojedyncze proste ramię |
|
Kąt podnoszenia (stopień) |
+70~-10 |
+70~-10 |
-30~+45 |
|
Kąt składania (stopień) |
65~165 |
65~165 |
/ |
|
Kąt wahania (stopień) |
+20~-30 |
+20~-30 |
+30~-30 |
|
Część zaawansowana |
|||
|
Długość zaliczki (mm) |
7300 |
7300 |
6700 |
|
Udar kompensacji (MM) |
1200 |
1200 |
1200 |
|
Kąt do przodu (stopień) |
140 |
140 |
140 |
|
Kąt odwrotu (stopień) |
-20~90 |
-20~90 |
-20~90 |
|
Max . prędkość zaliczki (m/s) |
0.8 |
0.8 |
0.8 |
|
Max . Propulsion (kn) |
25 |
25 |
25 |
|
Zdolność do chodzenia |
|||
|
Max . prędkość chodzenia (km/h) |
4.2 |
4.2 |
4.2 |
|
Max . trakcja (kn) |
100 |
100 |
80 |
|
Grzebowość (stopień) |
25 stopni |
25 stopni |
25 stopni |
|
Kąt huśtania ramy toru (stopień) |
-7~+12 |
-7~+12 |
-10~+10 |
|
Prześwit podwozia (mm) |
400 |
400 |
400 |
|
Wymiary |
|||
|
Waga (kg) |
15000 |
15000 |
12000 |
|
Długość*szerokość*Wysokość (działająca) (m) |
92x2.6x8.6 |
92x2.6x8.6 |
6.68x2.42x7.98 |
|
Długość*szerokość*Wysokość (transport) (m) |
11.2x2.6x3.5 |
11.2x2.6x3.5 |
8x2.42x3.4 |
