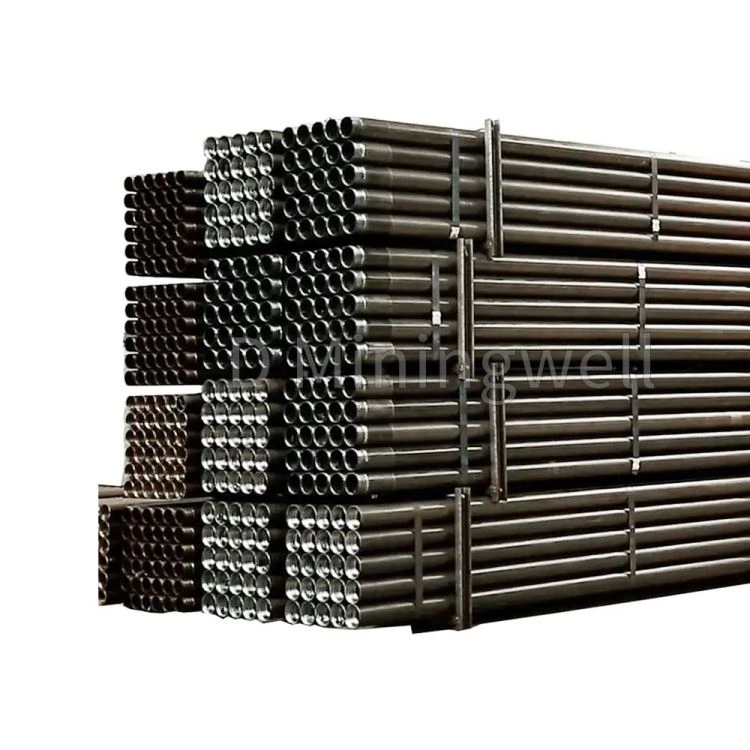

Wręcznik gwintowany

Rdzeniowy pręt wiertniczy łączy cienkowarstwowe rury wiertnicze z połączeniami rur wiertniczych, wykorzystywane w działaniach takich jak eksploracja geologiczna, wiertarka do studni wodnych i wiertło geotermalne.

Wyślij zapytanie

Opis

Wręcznik gwintowany odnosi się do wiertła podłączonego do innych prętów lub bitów wierteł przez gwintowane połączenia na obu końcach. Połączenia gwintowane mogą być wielokrotnie zdemontowane i montowane oraz mieć charakterystykę połączenia twardego, niezawodnej transmisji siły i dobrego uszczelnienia.

Specyfikacje

Dane wiertarki gwintu
Średnica zewnętrzna		Typ zdenerwowania	Stalowa rura	Gruby ściany rur	Normalna waga	Długość rury	Model wątków	Średnica stawu
cal	mm			mm	Kg/m	mm		mm
1.6	42	UE	DZ50	6.5	5.7	1000-9000	1:16	57
			R780
2	50	UE, IU	DZ50	6.5	7.1	1000-9000	1:16	65
			R780					68
2.375	60	UE, IU	R780	7.1	9.4	1000-9000	NC26	75
			S135					78
2.875	73	UE, IU	R780	8	12.9	1000-9000	NC31	95
			G105	9.19	14.5			106
			S135
3.5	89	UE, IU	R780	8	16	1000-9000	NC38	121
			G105	9.5	19			127
			S135

Złącze blokady/złącza rury wiertniczej
Średnica zewnętrzna	Średnica wewnątrz	Włączy narzędzia		Pasująca rura wiertła	Materiał wspólny
mm	mm	Poziom	Stożek	mm
57	22	6	1:5	42	35CRMO
65	28	6	1:5	50	35CRMO
75	38	6	1:5	60	35CRMO
86	44.5	4	1:6	60	35CRMO
105	50.8	4	1:6	73	35CRMO
121	68	4	1:6	89	35CRMO
159	76.2	4	1:6	114	35CRMO
159	76.2	4	1:6	127	35CRMO

Konstrukcja wiertła gwintowanej

1. Korpus wiertarki
Zasadniczo wykonane ze stalowej rurki ze stopową wysokiej wytrzymałości, z dobrym odpornością na rozciąganie, skręt i zginanie.

2. Stolica gwintowanego pręta wiertła (staw męski/samic)
Gwintowana część jest zwykle kluczem do połączenia rury wiertniczej:

Pin: wypukły gwintowany koniec

Pudełko: wklęsły koniec

3. Metoda spawania pręta wiertła lub spawanie tarcia
Złącze i korpus rurowe są zwykle przyspawane przez technologię spawania tarcia lub precyzyjną spawanie, aby zapewnić siłę połączenia i koncentrację.

Zalety gwintowanej wiertarki

1. Połączenie niezależne
Połączenie gwintowane jest precyzyjnie obrabiane, ściśle połączone i ma silną odporność na wibracje, dzięki czemu nadaje się do operacji w złożonych formacjach.

2. łatwy do demontażu i ponownego użycia
Łatwy w montażu i demontażu, wygodny do transportu i wymiany na miejscu, długiej żywotności usług oraz oszczędności kosztów.

3. Pojemność transmisji momentu obrotowego.
Można wytrzymać duży moment wiertniczy i napięcie, odpowiednie do wiercenia głębokiego otworu i wiercenia twardego skały.

4. Wydajność uszczelnienia
W przypadku operacji wiercenia, które wymagają dostarczania płynu spłukiwania lub powietrza, połączenia gwintowane mogą osiągnąć dobre uszczelnienie i zapobiec wyciekom.

Wspólne typy wątków

W zależności od branży i aplikacji wspólne typy wątków to:

Model wątków	Obszar aplikacji	Cechy
API Reg (regularny)	Wiercenie ropy i gazu	Wysoka siła, wysoki stopień standaryzacji
API if (wewnętrzny spłucz)	Wiercenie głębokie	Duża średnica, zmniejszona odporność
Beco Thread	Badanie na wodzie i eksploracja geologiczna	Dobra wszechstronność, umiarkowane koszty
Wątek typu T (takiego AST38, T45, T51)	Wiercenie górnego młotka	Mające zastosowanie do zestawów wiertniczych, otwartego piorunku
Wątek typu R (taki jak R32, R38, R51)	Operacje wiercenia skalnego o małej i średniej średnicy	Mały skok, dobra odporność na zmęczenie

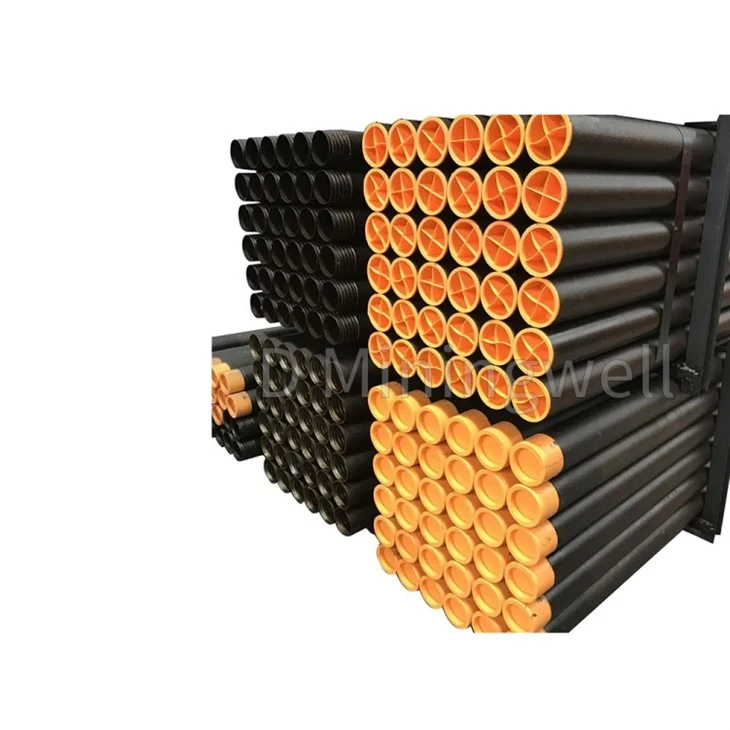

Zastosowanie prętów niciowych jest powszechne w dziedzinach poszukiwań geologicznych, wiercenia studni wodnych i inżynierii studni geotermalnych. Wręczniki gwintowe są podłączone do złącza blokady, przesyła moment obrotowy wiertła do dolnego wiertła otworu i są odpowiedzialne za przekazanie płynu wiertniczego. Materiał korpusu pręta to STM-R780 w Szanghaju (42mnmo7), co nie jest łatwe do zginania lub złamania z powodu zmęczenia, i ma stabilną i niezawodną wydajność. Zakończenie prętów niciowych jest podgrzewane średnią częstotliwością, hydraulicznie denerwujące i pogrubione oraz zakopane przez 12 godzin, aby zapewnić gęstość rury wiertniczej i poprawić właściwości mechaniczne. Cała pręt przedłużający bity rdzeniowe są przetwarzane przez precyzyjne importowane tokarki CNC i dostosowane noże do formowania do przetwarzania nici, co jest precyzyjne i zapewnia szczelność połączenia ze złączem blokady.

Połączenia wiertarów niciowych są wykonane z 35 stali CRMO, są gaszone i humperowane po szorstkim obróbce, a po zakończeniu obróbka nitrowania powierzchni, co sprawia, że stawy są bardziej odporne na zużycie i łatwe do demontażu bez lepkości nici, łamania i pękania. Do przetwarzania wątków stosowane są precyzyjne importowane tokarki CNC i dostosowane nożyce. Wszystkie podstawowe pręty przedłużające bity są przyjmowane precyzyjnie importowane tokarki CNC do dostosowania do dostosowanego przetwarzania nici, ale może nie tylko zapewnić dystans gwintu, ale także zapewnić precyzję i zamienność połączeń rur wiertkowych.

Możemy wytworzyć standardowy pręt przedłużający bit rdzenia API o różnych materiałach, długości, średnicach i grubości ściany. Usługa OEM jest również akceptowana.
