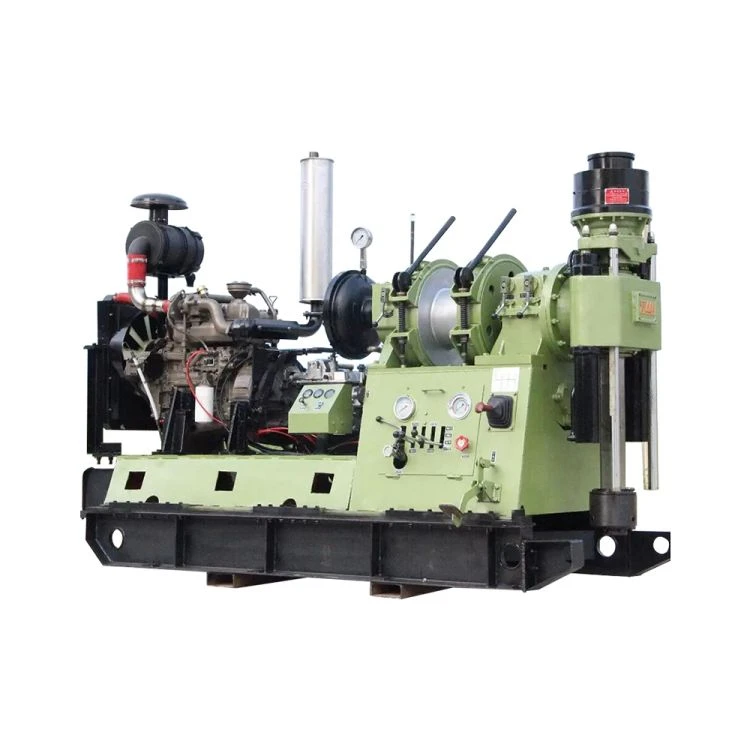

Wiertnica rdzeniowa geologiczna z gąsienicą

Wiertnica rdzeniowa geologiczna z gąsienicą

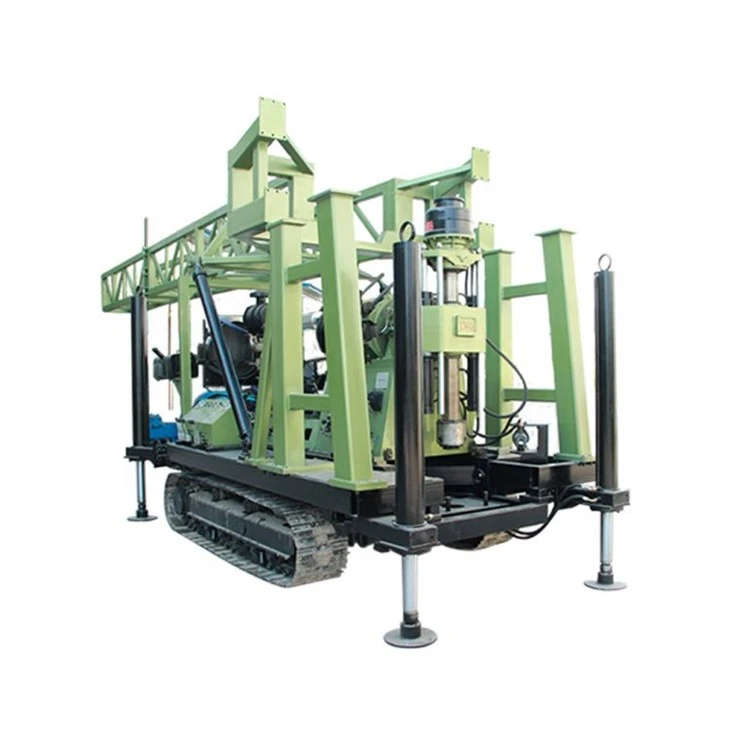

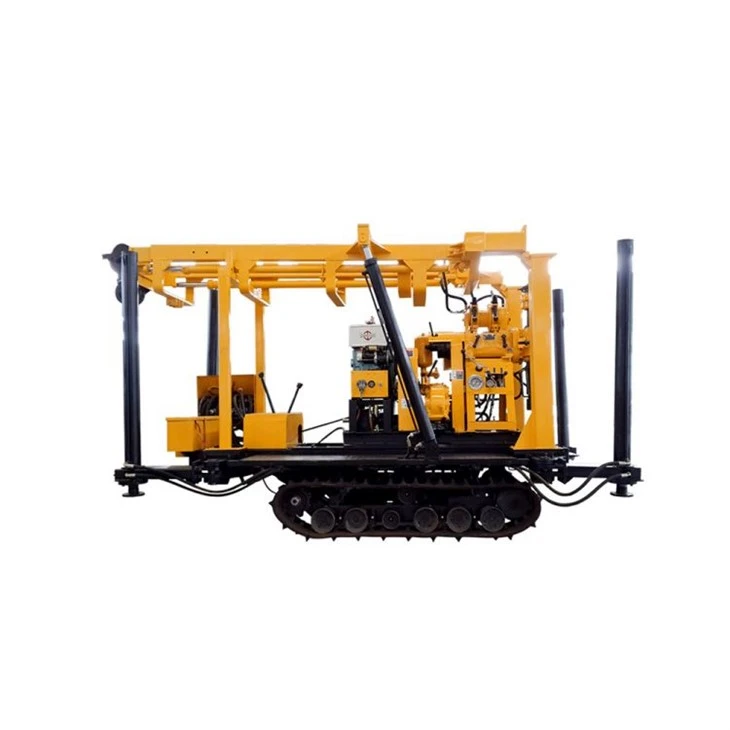

XY-44Wiertnica gąsienicowa to sprzęt do wiercenia rdzeniowego przeznaczony głównie do wierceń diamentowych i węglikowych, stosowany głównie w geologii, metalurgii, węglu, hydrologii, inżynierii i innych gałęziach przemysłu, a także może być używany do inżynieryjnych badań geologicznych , płytkie wydobycie ropy i gazu, wentylacja wyrobisk kopalnianych, odwadnianie, wiercenie studni hydrologicznych i konstrukcje palowe wielkośrednicowe.

Wyślij zapytanie

Pobierz za darmo

Opis

Dane techniczne

Parametry techniczne		Specyfikacja rury wiertniczej (mm)	Głębokość wiercenia (m)
Domowa rura wiertnicza	Rodzaj pogrubienia wewnętrznego	42	1400
		50	1000
		60	830
	Rdzenie liny	55.5	1250
		71	1000
		89	800
Rura wiertnicza DCDMA		Rura wiertnicza BQ	1300
		Rura wiertnicza NQ	1000
		Rura wiertnicza HQ	750
		Rura wiertnicza PQ	420
	Rodzaj zagęszczania zewnętrznego	60	800
		73	500
		89	300
Kąt wiercenia		0 stopień -360 stopień
Silnik	Model	Moc	Prędkość
Silnik	Y225S-4	37 kW	1480 obr./min
Silnik Diesla	CA4110	81 kW	2800 obr./min
Żyrator
Typ: dwucylindrowa hydrauliczna maszyna podająca rotacyjna
Średnica pionu		φ93mm
wał przez otwór
Pionowa prędkość wrzeciona
Obroty do przodu (obr./min)		60/90/166/272/379/481/183/296/514/835/1164/1476
Prędkość wsteczna (r/min)		63/198
Maks. moment obrotowy wału pionowego		8000N·m
Skok pionowy		600mm
Maks. ciężar osi pionowej		125KN
Maks. pionowe ciśnienie wału		90 tys
Wciągnik
Typ: przekładnia planetarna, hamulec ręczny
Średnica liny stalowej		φ18,5 mm
Pojemność liny bębnowej		95 m (nawinięte siedem warstw)
Maks. siła podnoszenia liny pojedynczej		45KN
Prędkość podnoszenia liny stalowej
Prędkość liniowa bębna (m/s)		0.7-2,68 m/s (dwanaście klas)
Sprzęgło
Typ: specjalne suche jednotarczowe sprzęgło cierne samochodowe
(pasuje do skrzyni biegów 6T46)
Układ hydrauliczny
Ciśnienie systemowe
Ciśnienie znamionowe		20Mpa
Najwyższe ciśnienie		25 MPa
Pojemność		20 ml/obr
Sekcja stojaka
Typ: typu płozowego (z przesuwną podstawą)
Skok w tył platformy		460 mm
Odległość otworu		260mm
Wymiar (dł.szer.wys.)		355022003100mm
Masa zestawu (z silnikiem elektrycznym)		6300 kg

Szczegóły produktu

Nazwa marki: Miningwell
Minimalna ilość zamówienia: 1 zestaw
Szczegóły opakowania: standardowe opakowanie eksportowe
Czas dostawy:15-20 dni
Warunki płatności: Akredytywa, T/T, Western Union

Główne cechy wiercenia rdzeniowego w skałach XY-44

1. Dzięki większej liczbie stopni prędkości obrotowej (12 do przodu i 2 do tyłu) i rozsądnemu zakresowi prędkości obrotowej, momentowi obrotowemu przy niskiej prędkości (do 8000 N.m), nadaje się nie tylko do wierceń rdzeniowych ze stopów i diamentów, ale także do inżynieryjnych badań geologicznych , wiercenie studni hydrologicznych i palowanie fundamentów.

2. Średnica otworu przelotowego wału pionowego (93 mm), podawanie hydrauliczne z podwójnym cylindrem, długi skok (do 600 mm), duże możliwości dostosowania procesu, szczególnie odpowiednie do wiercenia rdzeniowego liny rurowej o dużej średnicy (górnego rdzenia), co sprzyja poprawę wydajności wiercenia.

3. Zastosowanie przekładni Tsinghua Wanliyang 6T46, szeroko dopasowanej do foton, JAC, Kaima, Wuzheng i innych modeli ciężarówek. Dojrzała technologia, stabilna jakość, duża przeciążalność, stacje obsługi posprzedażnej i akcesoria na terenie całego kraju.

4. Uchwyt hydrauliczny to zaciskanie sprężyny talerzowej, zwalnianie cylindra hydraulicznego, automatyczny uchwyt hydrauliczny z trzema wnękami.

5. Układ hydrauliczny obejmuje pompę oleju przekładniowego dostarczającą olej, zapewniając prostą instalację, łatwość obsługi, minimalne zużycie energii, niską temperaturę oleju i stałą pracę. Urządzenie to jest wyposażone w ręczną pompę olejową; w przypadku awarii silnika ręczna pompa będzie nadal przydatna do wyciągania narzędzi wiertniczych do jamy.

6. Silnik ten może być wyposażony w wolnossący silnik FAW TIANCHAI 4110 (81 kW) lub turbodoładowany Guangxi Yuchai 4110 (105 kW).

7. Wiertnica montowana na gąsienicach ma nisko położony środek ciężkości, dużą odległość zmiany biegów (460 mm), solidne mocowanie i stabilne wiercenie z dużą prędkością.

8. Wyposażony w miernik antywibracyjny, który jest dobry do kontroli średnicy otworu. Mniej uchwytów do załadunku i rozładunku, elastyczny transport.

9. Przyjmuje podwozie gąsienicowe, a skok cylindra wysięgnika wynoszący 1,5 m może być ładowany automatycznie, co jest wygodne do przenoszenia i transportu.

Główne zastosowanie

Te wiertnice rdzeniowe, wykorzystywane głównie w takich dziedzinach, jak geologia, metalurgia, węgiel, hydrologia i inżynieria, nadają się również do inżynierii geologicznej, eksploracji płytkiej ropy i gazu, wentylacji tuneli kopalnianych, systemów odwadniających, wiercenia studni hydrologicznych i wznoszenia dużych pali fundamentowych.

Wysyłka i płatność

Każdy element wyposażenia Miningwell i wiertnicy przechodzi rygorystyczną kontrolę bezpieczeństwa ładunku, aby zapewnić bezpieczeństwo ładunku w kontenerze.

Nasze metody płatności: karta kredytowa, akredytywa, T/T, Western Union i obsługujemy wysyłkę drogą lotniczą i morską.
