Co to jest samowiercąca śruba kotwowa?
A Samowiercąca śruba kotwowato wydrążony pręt stalowy z gwintem, który służy zarówno jako żerdź wiertnicza, jak i pręt kotwiący. Podczas wiercenia zaprawa przepływa przez pusty rdzeń, wiążąc kotwę bezpośrednio z otaczającą formacją.
System jest szeroko stosowany w połączeniu ze sprzętem wiertniczym takim jakwiertnice gąsienicoweIsprężarki powietrza

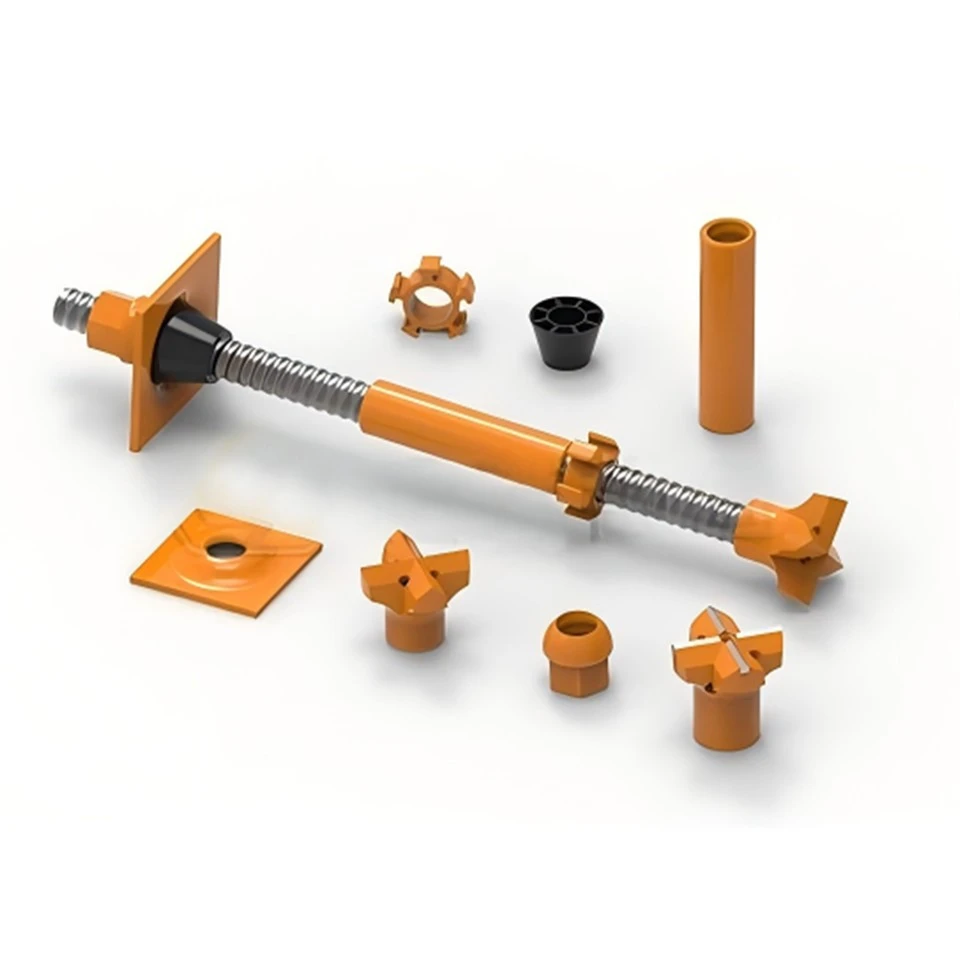

Elementy systemu kotew samowiercących
Kompletny system SDA składa się z:
Pusty drążek kotwiczny
Dostępne w wersjach T30 / T40 / T45 / T52 / T73 / T76.
Wiertła
Różne warunki gruntowe wymagają różnych bitów:
Bity węglikowe
Kawałki gliny
Bity krzyżowe
Kawałki skrzydeł
Łączniki i nakrętki
Służy do przedłużania i napinania prętów.
Płyty łożyskowe
Zapewnia wsparcie na powierzchni.
Akcesoria do wtrysku zaczynu
Kluczowe cechy samowiercącej śruby kotwowej Dminingwell
① Konstrukcja-jednoetapowa – nie wymaga obudowy
Ta cecha sprawia, że szczególnie nadaje się do miękkiego lub luźnego podłoża, które łatwo się zapada.
② Wysoka nośność
Ciągłe gwinty zewnętrzne zapewniają doskonałą wytrzymałość na rozciąganie, spełniając wymagania dotyczące zbrojenia fundamentów i podparcia skał.
③ Pusty rdzeń do spoinowania
Zapewnia całkowite wypełnienie i mocne wiązanie.
④ Szeroka gama wierteł
Nadaje się do piasku, żwiru, zwietrzałej skały, spękanej skały i formacji mieszanych.
⑤ Opcjonalna-ochrona antykorozyjna
Cynkowanie ogniowe
Powłoka epoksydowa
Podwójna ochrona przed korozją
Parametry techniczne (przykładowe modele)
1. Pusty drążek kotwiący
| Obraz | Model | Wytrzymałość na rozciąganie (kN) | Granica plastyczności (kN) | Wydłużenie (%) | Notatki |
|---|---|---|---|---|---|
| (obraz) | HER25N | 200 | 150 | 8 | Można dostosować gwint lewy-prawy-skrętny |
2. Wiertła
| Obraz | Typ | Model | Średnica (mm) | Odpowiednie warunki gruntowe |
|---|---|---|---|---|
| (obraz) | Bit stalowy krzyżowy | HSR25/42 | 42 | Mułowiec, ziemia żwirowa, kreda, wapień, gleba gliniasta, sztuczne wypełnienie, słaby beton |
| (obraz) | Bit krzyżowy z węglika | HSR25/42 | 42 | Skała miękka i średnia, żwir z brukiem, skała spękana, niezbrojony beton |
| (obraz) | Guzikowy stalowy bit | HSR25/42 | 42 | Formacje popękane, miękki piaskowiec, wapień, żwir, miękkie warstwy skał |
| (obraz) | Guzikowy bit z węglika | HSR25/42 | 42 | Skały średnio zwietrzałe, warstwy bruku, tuf, fyllit, skała wulkaniczna |
3. Orzechy
| Obraz | Typ | Model | W poprzek mieszkania (mm) | Długość (mm) | Notatki |
|---|---|---|---|---|---|
| (obraz) | Nakrętka sześciokątna | HER25-L35 | 41 | 35 | Siła-dopasowana do kompatybilnego drążka kotwiącego |
| (obraz) | Nakrętka sferyczna | HER25-L40.5 | 41 | 40.5 | Siła-dopasowana do kompatybilnego drążka kotwiącego |
4. Płyta kotwiąca
| Obraz | Typ | Model | Długość boku (mm) | Grubość (mm) | Notatki |
|---|---|---|---|---|---|
| (obraz) | Kwadratowy talerz | HER25-L150-T6 | 150 | 6 | Dostępne rozmiary niestandardowe |
5. Adapter wiertła
| Obraz | Model | Kompatybilny drążek kotwiczny | Kompatybilny bit | Notatki |
|---|---|---|---|---|
| (obraz) | SSR25/R32 | R25 | R32 | Umożliwia połączenie pomiędzy prętami kotwiącymi R25 i większymi wiertłami R32 |
6. Inne akcesoria
| Obraz | Nazwa akcesorium |
|---|---|
| (obraz) | Tuleja prowadząca |
| (obraz) | Obrotowy adapter do fugowania |
| (obraz) | Adapter trzpienia do pneumatycznej wiertarki udarowej |
| (obraz) | Adapter trzpienia do hydraulicznej wiertarki do skał |
| (obraz) | Adapter trzpienia do młota DTH |
Zastosowania samowiercących śrub kotwowych
-
System ma szerokie zastosowanie w:
✔ Tunelowanie i budownictwo podziemne
Do podpierania skał, wzmacniania sklepień i spoinowania wstępnego.
【: Wiertnica tunelowa】✔ Górnictwo i jaskinie
Śruby dachowe, wzmocnienie ścian bocznych.
✔ Stabilizacja zboczy i zapobieganie osuwiskom
Działa skutecznie na luźnej glebie i spękanych zboczach.
【 :Wiertnica geotechniczna】✔ Wzmocnienie fundamentów i mikropale
Samowiercące śruby kotwowe często współpracują z:
【 : Wiertnica obrotowa】
【 :Hydrauliczna platforma gąsienicowa】
Porównanie: Śruba SDA i tradycyjna kotwa
| Metoda tradycyjna | Śruba SDA |
|---|---|
| Potrzebuje obudowy | Nie wymaga obudowy |
| Otwór łatwo się zapada | Stabilne siew nawet w luźnej glebie |
| Powolna konstrukcja | Wysoka prędkość instalacji |
| Proces wieloetapowy- | Wiercenie + fugowanie + kotwienie w jednym-etapie |
Jak śruby SDA współpracują z innymi produktami
Aby poprawić wydajność wiercenia, system SDA jest często łączony z:
✔ Sprężarka śrubowa
Zapewnia ciągły przepływ powietrza pod wysokim-ciśnieniem podczas wiercenia.
【 :Mobilna sprężarka śrubowa】
✔ Młotek DTH i bit DTH
Podczas wiercenia w twardszych formacjach geologicznych.
【 :Seria młotów DTH】

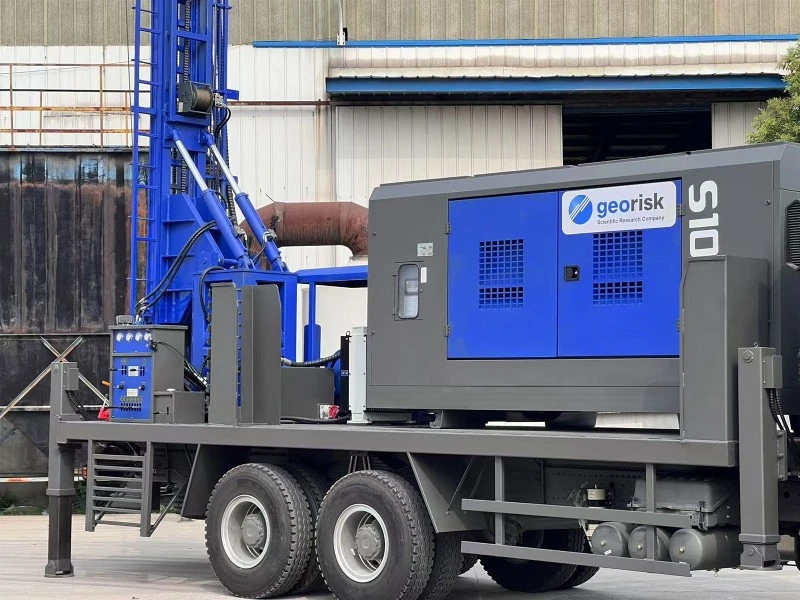

✔ Wiertnica do studni wodnych / Wiertnica gąsienicowa
Używany do przygotowania podłoża i wiercenia-przed podporą.
【 :Wiertnica do studni wodnych】
【 :Wiertnica pneumatyczna gąsienicowa】
Dlaczego warto wybrać samowiercącą śrubę kotwową Dminingwell?
Stalowe pręty kotwiące-o wysokiej wytrzymałości
Pełny zakres od T30–T76
Produkcja z certyfikatem CE/ISO-
Niestandardowe długości, wiertła, powłoki i akcesoria
Duży asortyment i szybka dostawa
Silne wsparcie inżynieryjne i-długoterminowe doświadczenie w projektach
与企业品牌类内链自然结合:
【 :O Dmininiedobrze】
Często zadawane pytania
P1: Czy samowiercące śruby kotwiące można stosować w formacjach piaszczystych lub zapadających się?
Tak. Śruby SDA są przeznaczone do stosowania w słabym, luźnym i zapadającym się podłożu, w którym zawodzą tradycyjne kotwy.
P2: Czy mogę wybrać własny typ wiertła?
Oczywiście. W zależności od stanu skały oferujemy wiertła gliniane, wiertła krzyżowe, wiertła węglikowe i wiertła skrzydełkowe.
P3: Czy zapewniacie pełne systemy SDA?
Tak. Dostępne są drążone pręty, łączniki, nakrętki, płyty, bity i akcesoria do fugowania.
P4: Czy dostępna jest powłoka antykorozyjna-?
Tak, w przypadku projektów długoterminowych-można dodać cynkowanie ogniowe lub powłokę epoksydową.
P5: Czy śruby SDA mogą współpracować z Państwa wiertnicami?
Tak. Śruby SDA są w pełni kompatybilne z wiertarkami Dminingwell:
