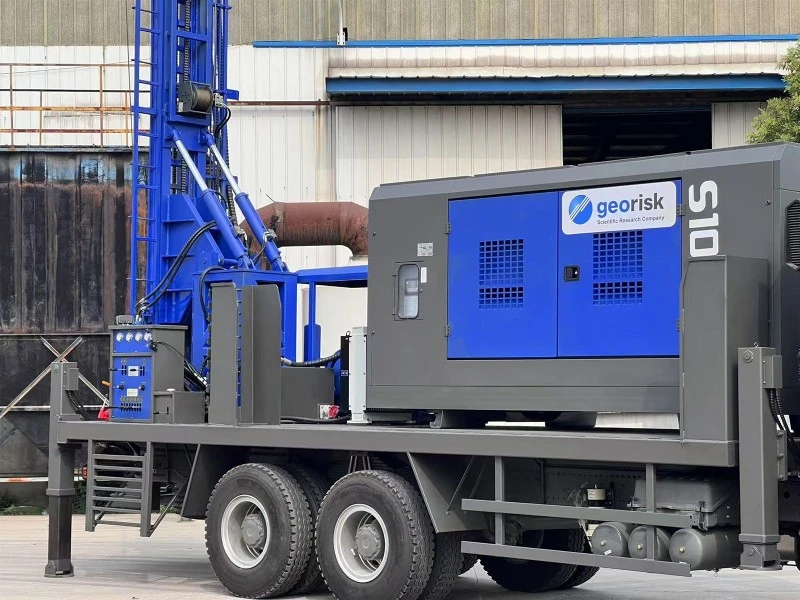

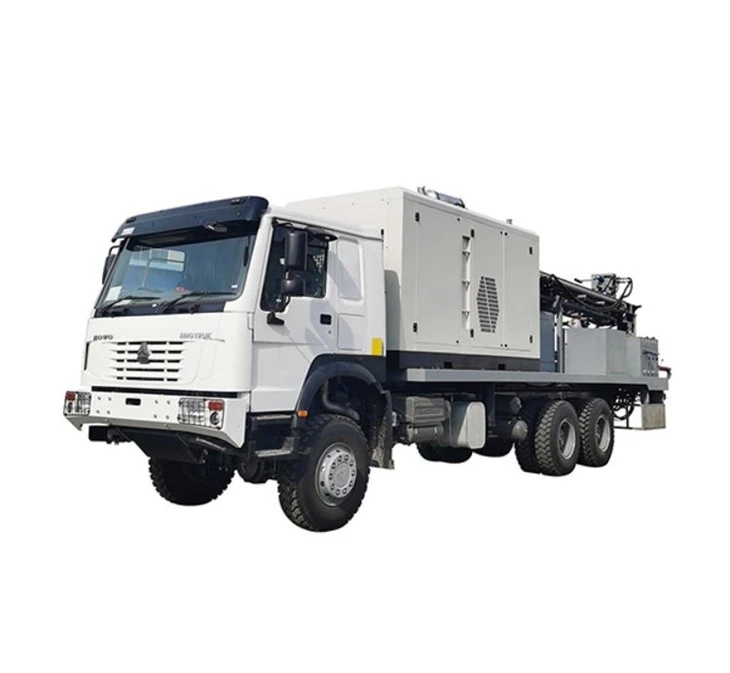

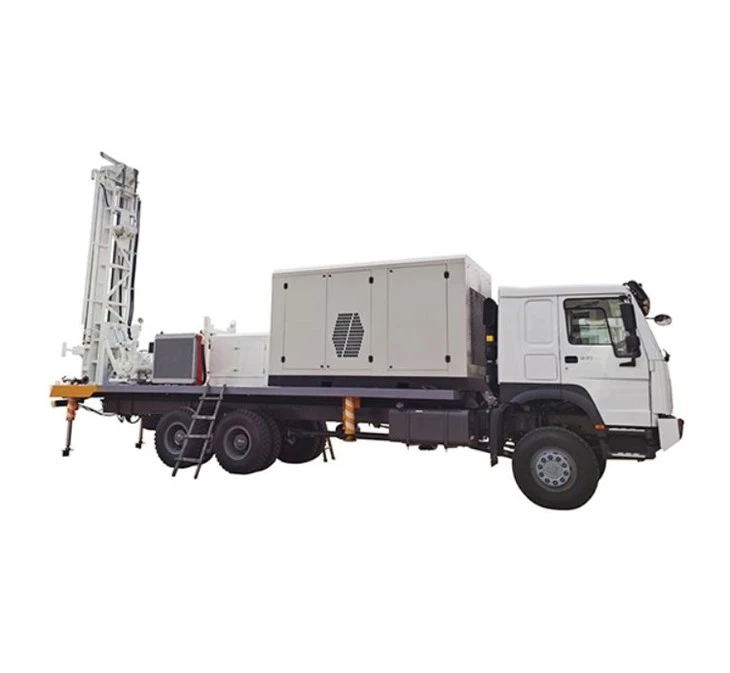

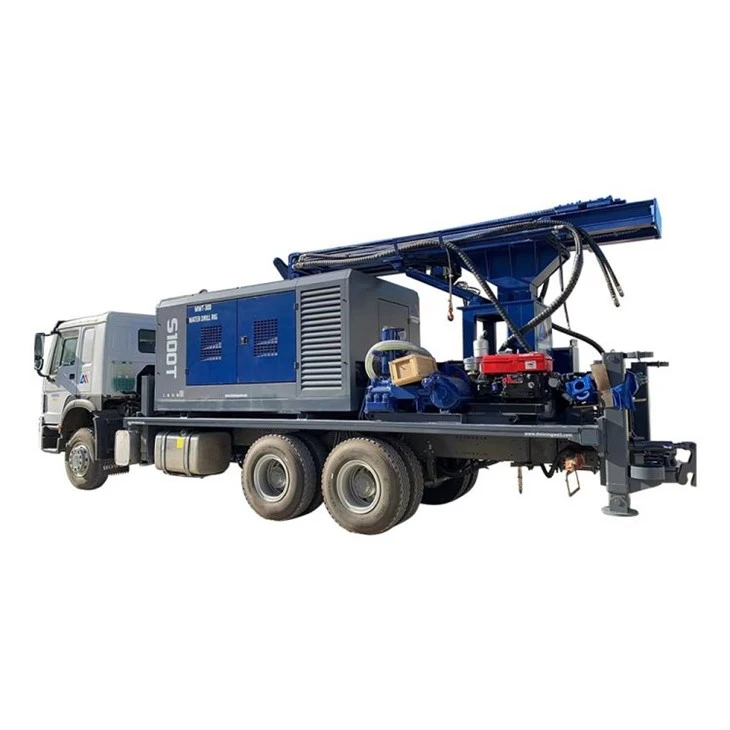

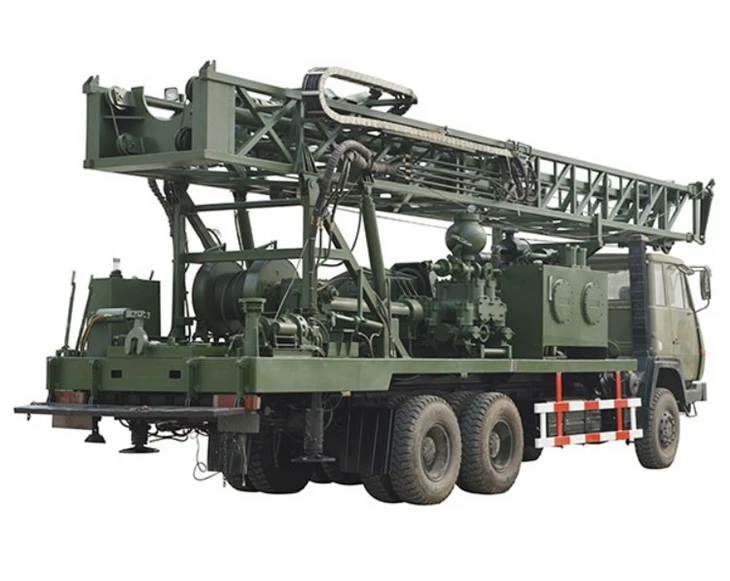

Sprzęt do wiercenia otworów wiertniczych na ciężarówce





Parametry techniczne	MWT-180	MWT-250	MWT-280	MWT-350	MWT-400	MWT-500	MWT-680	MWT-800
Głębokość wiercenia (m)	180	250	280	350	400	500	680	800
Średnica wiertła (mm)	140-254	140-254	140-305	140-325	140-350	140-350	140-400	140-400
Wyposażony silnik	Yuchai 65kW lub WOM	Yuchai 70kW lub WOM	Yuchai 75kW lub WOM	Yuchai 92kW lub WOM	DEUTZ 103kW lub WOM	Yuchai 118kW lub WOM	Cummins 154 kW lub WOM	Cummins 194 kW lub WOM
Skok podawania (m)	3.3	3.3	6.6	6.6	6.6	6.6	6.6	6.6
Długość rury wiertniczej (m)	1.5/2.0/3.0	1.5/2.0/3.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0
Prędkość obrotu (rpm)	45-70	45-70	40-70	40-70	50-135	40-130	45-140	45-140
Moment obrotowy (Nm)	3200-4600	3300-4500	4500-6000	5700-7500	7000-9500	7500-10000	8850-13150	9000-14000
Siła podnoszenia platformy (T)	12	14	17	18	25	26	30	36







Pojemność

Średnica otworu: 140 – 325 mm (51/2 cala – 13 cali)

Maksymalna głębokość: 250 metrów przy średnicy 203 mm (8 cali).

Metoda wiercenia: DTH i wiercenie obrotowe



Główny Poruszacz

Opcja 1: Użyj układu odbioru mocy i skrzyni biegów, aby uzyskać moc z silnika ciężarówki (290 KM/336 KM/371 KM) do napędzania układu hydraulicznego.

Opcja 2: Indywidualna konfiguracja wiertnicy z silnikiem wysokoprężnym o mocy 75 kW.



Struktura platformy

Wytrzymała spawana konstrukcja stalowa typu I i C pokryta płytami kratowymi o grubości 5 mm



Zespół masztu

Wysięgnik kompozytowy jest podnoszony za pomocą podwójnych siłowników, co zwiększa siłę podnoszenia i zmniejsza wymiary transportowe.

Całkowita długość masztu: 8000 mm

Skok głowicy obrotowej: 6600 mm

Obsługa wędki: 6 m

Otwór centralizatora: 14 cali (355 mm)

Siłowniki do podnoszenia masztu: Maszt jest podnoszony za pomocą dwóch siłowników hydraulicznych



System podawania

1 x siłownik hydrauliczny dwustronnego działania z systemem nawijania liny 1:3

Siła uciągu: 17 ton

Siła uciągu: 10 – 110 ton

Prędkość podciągania: 25 m/min

Prędkość ściągania: 30 m/min



Zespół głowicy obrotowej

Opracowany samodzielnie stalowy korpus z przekładnią zębatą czołową i smarowaniem w kąpieli olejowej, napędzany dwoma silnikami hydraulicznymi.

Maksymalny moment obrotowy: 6000 Nm

Prędkość: 66 – 135 obr./min. precyzyjna regulacja



Układ hydrauliczny

2 x pompy dozujące do zasilania i rotacji

1 x pompa dozująca do pompy błotnej

3 pompy dozujące do chłodnicy hydraulicznej, pracy pomocniczej i mikroposuwu.

Maksymalne ciśnienie w układzie: 2900 psi (200 barów)

Chłodnica oleju hydraulicznego: 70 gal/min

Pojemność zbiornika oleju hydraulicznego: 600 litrów



Panel sterowania

Centralny panel sterowania znajduje się z tyłu urządzenia, z łatwym dostępem do podłogi wiertnicy i jest wyposażony we wszystkie niezbędne przyrządy, systemy sterowania i wyłączniki awaryjne. Urządzenie blokujące zapewnia bezpieczeństwo panelu sterowania.



Klucz do demontażu

Do szybkiego ustawiania i poziomowania podnośników służą 4 hydrauliczne podnośniki poziomujące, wyposażone w wytrzymałe prowadnice teleskopowe. Zawory zwrotne z blokadą zapewniają bezpieczeństwo i mają wystarczającą nośność.



Pompa wtryskowa wody/piany (opcja)

Hydraulicznie sterowana pompa potrójna wtrysku wody z niezbędnym osprzętem, regulatorem ciśnienia, regulatorem przepływu, zaworem zwrotnym i filtrem ssawnym.

Maksymalny przepływ: 80 l/min

Maksymalne ciśnienie: 40 kg/cm2

Zmieniacz pojedynczego pręta: Obsługiwany ręcznie zmieniacz pojedynczego pręta do mocowania żerdzi wiertniczej do głowicy obrotowej

Wciągarka: hydraulicznie sterowana wciągarka pomocnicza do ładowania żerdzi wiertniczej do zmieniacza żerdzi o udźwigu 5 ton.



Spawarka

Do obudowy spawalniczej dostępny jest napędzany hydraulicznie, półszczotkowy alternator spawalniczy

Zalecany rozmiar elektrody: tylko od 2,5 mm do 5 mm

Prąd spawania: 300 amperów przy 60% cyklu pracy

Opcjonalna jednofazowa: 6,0 kVA przy 220 V, 50 Hz



Smarownica przewodu gazowego

Do smarowania młotów wiertniczych dostępna jest smarownica rzędowa typu Venturiego o działaniu wymuszonym.

Pojemność zbiornika paliwa: 15 litrów

Ciśnienie robocze: 350 psi



Zalecana sprężarka powietrza

MININGWELL/ATLAS COPCO/LIUTECH

Wydajność sprężarki powietrza:

Silnik 1100CFM – 25 BAR – 309 kW

Silnik 900CFM – 22 BAR – 228 kW



Pompa błotna

Hydraulicznie sterowana pompa błotna BW 250

Skok: 4″ (100 mm)

Moc silnika: 15 kW

Pojemność skokowa (zalecana maksymalna): 250 l/min

Maksymalne ciśnienie robocze: 2,5Mpa

Dodatkowe akcesoria: Lampka nocna, skrzynka narzędziowa, stojak na młotek

Instrukcja obsługi: Instrukcja obsługi, konserwacji i części zamiennych



Opcje ciężarówek

Ciężarówka SINO HOWO: 6*4/6*6/8*4

Ciężarówka Dongfeng: 6*4/6*6/8*4

Ciężarówka Shaanxi: 6*4/6*6/8*4







Nasza wiertnica do odwiertów montowana na ciężarówce to produkt dostosowany do indywidualnych potrzeb, który klienci mogą dostosować do swoich rzeczywistych potrzeb.
